A levehető paplanszigetelési rendszerek értékelésekor a legtöbben a szigetelés vastagságára, a hőmérséklet-tűrésre vagy a külső szövet minőségére összpontosítanak. Egy kulcsfontosságú tényező azonban gyakran háttérbe szorul: a pontos illeszkedés.

Első pillantásra egy túlméretezett, dobozszerű szigetelőburkolat nagy légüregekkel ártalmatlannak tűnhet. Sokan még azt is feltételezik, hogy a nagyobb légréteg javítja a szigetelés teljesítményét. Bár a levegő kiváló hőszigetelő, ha apró, zárt légrétegekben marad, a paplanszigetelés belsejében kialakuló nagy légüregek éppen ellenkező hatást válthatnak ki.

A nem megfelelő illeszkedés belső légáramlást, helyi túlmelegedést, az anyagok idő előtti károsodását és nagyobb energiaveszteséget eredményez. Ennek megértéséhez érdemes közelebbről megvizsgálni, hogyan terjed valójában a hő.

A levegő kiváló hőszigetelő – egészen addig, amíg meg nem mozdul

Az álló levegő hővezetési tényezője rendkívül alacsony, szobahőmérsékleten körülbelül 0,026 W/m·K. Összehasonlításképpen ez meglepően közel áll a kiváló minőségű üvegszálas vagy tűnemezes szigetelőanyagok hővezetési tényezőjéhez, amely jellemzően 0,035–0,045 W/m·K közé esik.

Ez nem véletlen. A hagyományos hőszigetelő anyagok elsősorban úgy működnek, hogy rostjaik között több ezer apró, mozdulatlan levegőzárványt tartanak fenn, ezáltal lassítják a hő átadását. Ez a kiváló szigetelőhatás azonban csak addig érvényesül, amíg a levegő teljesen mozdulatlan marad.

Amikor egy laza vagy túlméretezett paplanszigetelés belsejében 6–13 mm-nél (1/4"–1/2") nagyobb légüregek alakulnak ki, a hőátadás fizikája teljesen megváltozik. A forró berendezésfelület és a hűvösebb külső burkolat közötti jelentős hőmérséklet-különbség megváltoztatja a levegő sűrűségét:

• a berendezéshez közeli levegő felmelegszik, kitágul, sűrűsége csökken, ezért gyorsan felfelé áramlik;
• a helyére hidegebb levegő áramlik.

Ez a folyamat természetes konvekciós áramlást indít el a szigetelés belsejében. A mozgó levegő ilyenkor már nem hőszigetelő rétegként viselkedik, hanem rendkívül hatékony hőszállító közeggé válik, amely a hőt a berendezés felületéről a varratokhoz, rögzítésekhez és a külső burkolatszövethez továbbítja.

Lényeg: Az álló levegő kiváló hőszigetelő, a mozgó levegő viszont az energiaveszteség egyik legfontosabb okozója.

A kéményhatás

Függőleges berendezéseknél ez a jelenség még erőteljesebben jelentkezik. Ahogy a technológiai berendezés felmelegíti a laza paplanszigetelés belsejében lévő levegőt, a meleg levegő természetes módon felfelé áramlik. Helyére a környezetből hidegebb levegő jut be a nem megfelelően lezárt nyílásokon keresztül, így folyamatos légkeringés alakul ki. Ez a folyamat úgy működik, mint egy apró kémény a szigetelőburkolaton belül.

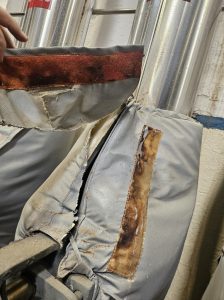

Ezt nevezzük kéményhatásnak. A belső légáramlás a hőt felfelé szállítja, és az átlapolások, varratok, valamint záródások környezetében koncentrálja. Ennek következtében idővel helyi túlmelegedések alakulnak ki, amelyek az alábbi problémákat okozzák:

• magasabb felületi hőmérséklet;
• nagyobb energiaveszteség;
• a burkolatszövet és a rögzítőelemek idő előtti károsodása;
• elszíneződés, megégés és a záródások tönkremenetele;
• a szigetelési rendszer élettartamának csökkenése.

Amikor a levegő ellenséggé válik

A nagy légüregek leggyakrabban túlméretezett, dobozszerű vagy általános, egy darabból készült paplanszigeteléseknél fordulnak elő, ahol a burkolat nem követi pontosan a berendezés geometriáját.

Ilyen esetekben a hő már nem elsősorban a szigetelőanyagon keresztül távozik. Ehelyett a légüregben mozgó levegő egy újabb hőátadási mechanizmust hoz létre. Ez különösen összetett geometriájú berendezéseknél jelentős probléma.

Minél nagyobb a belső légüreg, annál nagyobb a konvekciós hőátadás, a burkolatszövet gyorsabb elhasználódásának és a folyamatos energiaveszteségnek a kockázata.

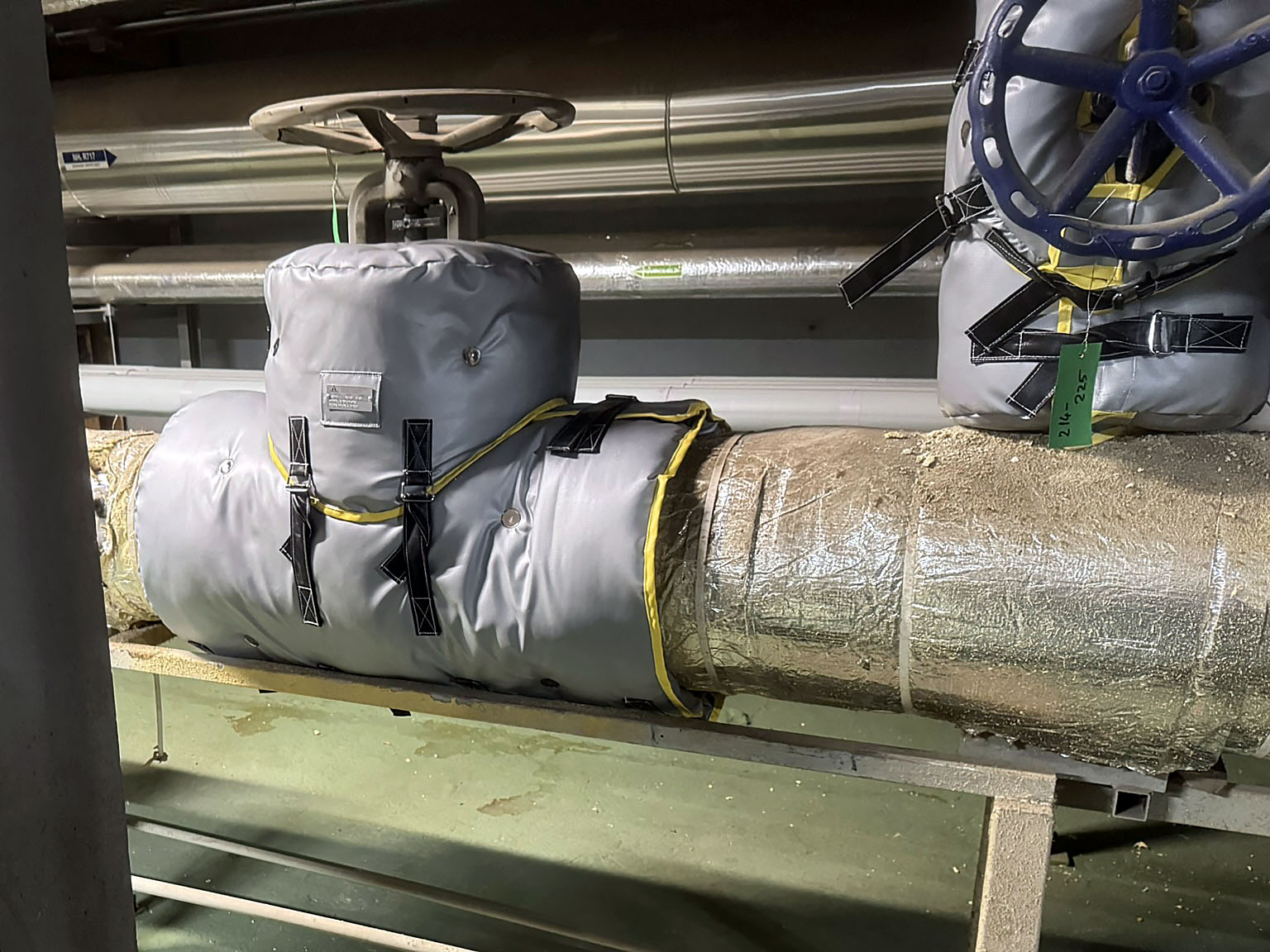

Miért teljesít jobban a méretpontos paplanszigetelés?

A megfelelően megtervezett paplanszigetelési rendszer minimálisra csökkenti a felesleges légteret, miközben megőrzi a szereléshez és eltávolításhoz szükséges rugalmasságot. A berendezés geometriáját pontosan követő kialakítás:

• csökkenti a belső légmozgást, mivel megszünteti a természetes konvekció kialakulásához szükséges teret;
• mérsékli a kéményhatást, megakadályozva a hideg levegő bejutását alul és a meleg levegő kiáramlását felül;
• egyenletesebb felületi hőmérsékletet biztosít, megelőzve a külső burkolatszövet káros helyi túlmelegedését;
• javítja a hőszigetelés teljesítményét, mivel a hő a szigetelőanyagon keresztül, hővezetéssel távozik, nem pedig konvekció útján;
• védi a záródásokat és a varratokat, megelőzve a tépőzárak és zsinóros rögzítések túlmelegedését és rideggé válását;
• meghosszabbítja az élettartamot és maximalizálja a megtakarítást, mert a rendszer hosszú éveken át megőrzi működőképességét idő előtti meghibásodás nélkül.

A paplanszigetelés hatékonyságát nem kizárólag maga a szigetelőanyag határozza meg, hanem az is, hogy a mérnöki tervezés és a megfelelő geometriai kialakítás milyen mértékben képes kihasználni annak tulajdonságait.

Ne feledkezzünk meg a végzárásokról! Miért fontosak a szigetelt végzárások?

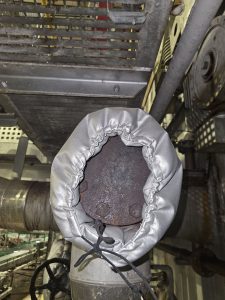

Az egyszerű vagy túlméretezett szigetelési kialakítások egyik gyakori hiányossága, hogy a végeket nyitva hagyják, vagy csupán egyszerű textilfülekkel és laza összehúzó zsinórokkal zárják le. Bár ez a megoldás csökkenti a gyártási költségeket, egyben nagy, nem tömített nyílásokat is létrehoz, amelyeken keresztül a meleg levegő szabadon be- és kiáramolhat.

Ezek a lezáratlan nyílások a kéményhatás „beszívó-” és „kifúvónyílásaiként” működnek. Lehetővé teszik, hogy a felmelegedett levegő gyorsan felfelé áramoljon a paplanszigetelés belsejében, így a hő gyakorlatilag megkerüli a szigetelőanyagot. Ennek következtében a nyitott végű vagy nem megfelelően lezárt szigetelések esetében jellemzően:

• jelentősen nagyobb a hőveszteség;
• magasabb a felületi hőmérséklet a nyílások közelében;
• helyi túlmelegedés, a burkolatszövet elszenesedése és idő előtti károsodása alakulhat ki;
• a rendszer hőszigetelő teljesítménye egyenetlenné válik.

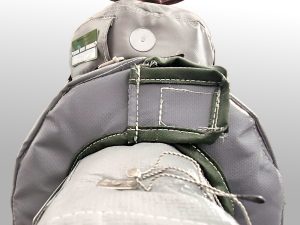

A megfelelően megtervezett paplanszigetelési rendszerek ezért jellemzően szigetelt végzáró elemeket alkalmaznak. Ezek a végzárások pontosan követik a csatlakozó csővezeték vagy karima geometriáját, és mechanikusan lezárják a paplanszigetelés végeit, megakadályozva a levegő áramlását az egész szerkezeten belül. Még a legjobb minőségű szigetelőanyag sem képes megfelelő teljesítményt nyújtani, ha a hő a nyitott végeken keresztül egyszerűen megkerüli azt.

A geometria legalább olyan fontos, mint a szigetelés vastagsága

Két paplanszigetelési rendszer készülhet azonos vastagságú és azonos minőségű szigetelőanyagból, mégis jelentősen eltérő teljesítményt nyújthat pusztán a kialakításuk és geometriájuk miatt.

Ezért a levehető paplanszigetelést nem szabad egyszerűen egy berendezés köré tekert textilburkolatként kezelni. Valójában egy gondosan megtervezett mérnöki rendszer, amelyben a geometria, a pontos illeszkedés, a záródások kialakítása és a szigetelés vastagsága együttesen biztosítják a lehető legjobb hőszigetelő teljesítményt.

Kezdeti beruházási költség vagy hosszú távú érték?

Egy egyszerű, egy darabból készült, dobozszerű paplanszigetelés első ránézésre gazdaságos megoldásnak tűnhet. A kevesebb darabszám és az egyszerűbb kialakítás miatt a beszerzési ára a legtöbb esetben alacsonyabb, mint egy több elemből álló, teljesen zárt, egyedi méretre gyártott paplanszigetelési rendszeré.

A legalacsonyabb beszerzési ár azonban nem jelenti automatikusan a legalacsonyabb teljes élettartamköltséget.

A nagy légüregek, a nyitott végek és az egyszerűsített záródások növelik a hőveszteséget és elősegítik a belső konvekció kialakulását. Idővel ezek a tényezők jelentősen rontják a hőszigetelés teljesítményét, miközben a burkolatszövetet, a varratokat és a rögzítéseket helyi túlmelegedésnek teszik ki. Ennek következtében az olcsóbb kialakítások gyakrabban igényelnek javítást vagy idő előtti cserét, miközben működésük során folyamatosan energiát veszítenek.

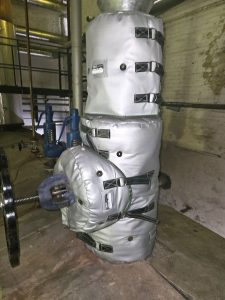

A megfelelően megtervezett paplanszigetelési rendszerek ezzel szemben gyakran több, egymáshoz illeszkedő elemből, szigetelt végzárásokból és a berendezés geometriáját követő, gondosan kialakított átlapolásokból állnak. Bár ezek a megoldások nagyobb kezdeti beruházást igényelnek, arra tervezték őket, hogy a szigetelőanyag teljesítményét a lehető legjobban kihasználják, és hosszú éveken keresztül ellenálljanak a többszöri leszerelésnek és visszaszerelésnek.

Ha az energiamegtakarítást, a karbantartási költségeket, a cseregyakoriságot és a teljes élettartamot együttesen vizsgáljuk, akkor a teljes birtoklási költség (TCO – Total Cost of Ownership) egyértelműen a méretpontos, egyedi tervezésű megoldások javára billen. Számos ipari alkalmazásban egy kiváló minőségű, egyedi tervezésű, levehető paplanszigetelési rendszer 15 évnél is hosszabb élettartamot biztosíthat. Ilyen időtávon már a hőveszteségben vagy a záródások tartósságában mutatkozó kisebb különbségek is több millió forintos összesített megtakarítást eredményezhetnek.

Összegzés

A paplanszigetelés célja nem pusztán az, hogy körülvegye a berendezést egy réteg szigetelőanyaggal, hanem az, hogy biztosítsa: a hő a szigetelőanyagon keresztül távozzon – ne pedig azt megkerülve.

A nagy légüregek, a nyitott végek és a nem megfelelően illeszkedő szigetelőburkolatok ugyan csökkenthetik a kezdeti beruházási költséget, de elősegítik a belső konvekció kialakulását, fokozzák a kéményhatást, felgyorsítják a záródások károsodását és lerövidítik a rendszer teljes élettartamát.

A megfelelően megtervezett, méretpontos paplanszigetelési rendszerek szoros illeszkedéssel, szigetelt végzárásokkal és minimális belső légmozgással készülnek annak érdekében, hogy maximális hőszigetelő teljesítményt nyújtsanak, megőrizzék a záródások épségét, és a lehető legalacsonyabb teljes élettartamköltséget biztosítsák.

Mert az ipari paplanszigetelésnél nemcsak a szigetelés vastagsága számít – hanem a pontos illeszkedés is.

A méretpontos paplanszigetelés különösen fontos az összetett geometriájú berendezések, például a tápvíz-előmelegítők (economizerek) esetében. Tudjon meg többet kapcsolódó cikkünkből: Miért érdemes szigetelni a tápvíz-előmelegítőket? – Miért a levehető paplanszigetelés a legjobb megoldás?
