Gyakorlati útmutató gőzrendszerek szigeteléséhez

A kondenzleválasztók kulcsfontosságú szerepet töltenek be minden gőzrendszerben, mégis a szigetelésük kapcsán gyakran félreértések és bizonytalanságok merülnek fel.
Míg a gőzrendszerek legtöbb eleme jelentős előnyt élvez a megfelelő hőszigetelésből, a kondenzleválasztók esetében körültekintőbb, típusspecifikus megközelítés szükséges.

Mit csinál valójában egy kondenzleválasztó?

A kondenzleválasztók feladata:

• a kondenzátum eltávolítása
• az élőgőz-veszteség megakadályozása
• a rendszer hatásfokának fenntartása

Működésük típustól függően eltérő elven alapul:

• mechanikus kondenzleválasztók (úszós, fordított csészés)
• termosztatikus kondenzleválasztók (hőmérséklet-alapú működés)
• termodinamikus kondenzleválasztók (nyomásalapú működés)

Ennek megértése alapvető fontosságú annak eldöntéséhez, hogy alkalmazható-e szigetelés.

Szigetelhetők a kondenzleválasztók?

A rövid válasz:

Egyes típusok szigetelhetők, mások nem szigetelhetők teljes mértékben, bizonyos típusokat pedig egyáltalán nem ajánlott szigetelni.
A csővezetékekkel vagy szerelvényekkel ellentétben egyes kondenzleválasztók működési elvükből adódóan a környezet felé történő hőleadásra támaszkodnak.

Kondenzleválasztó típusok és szigetelési ajánlások

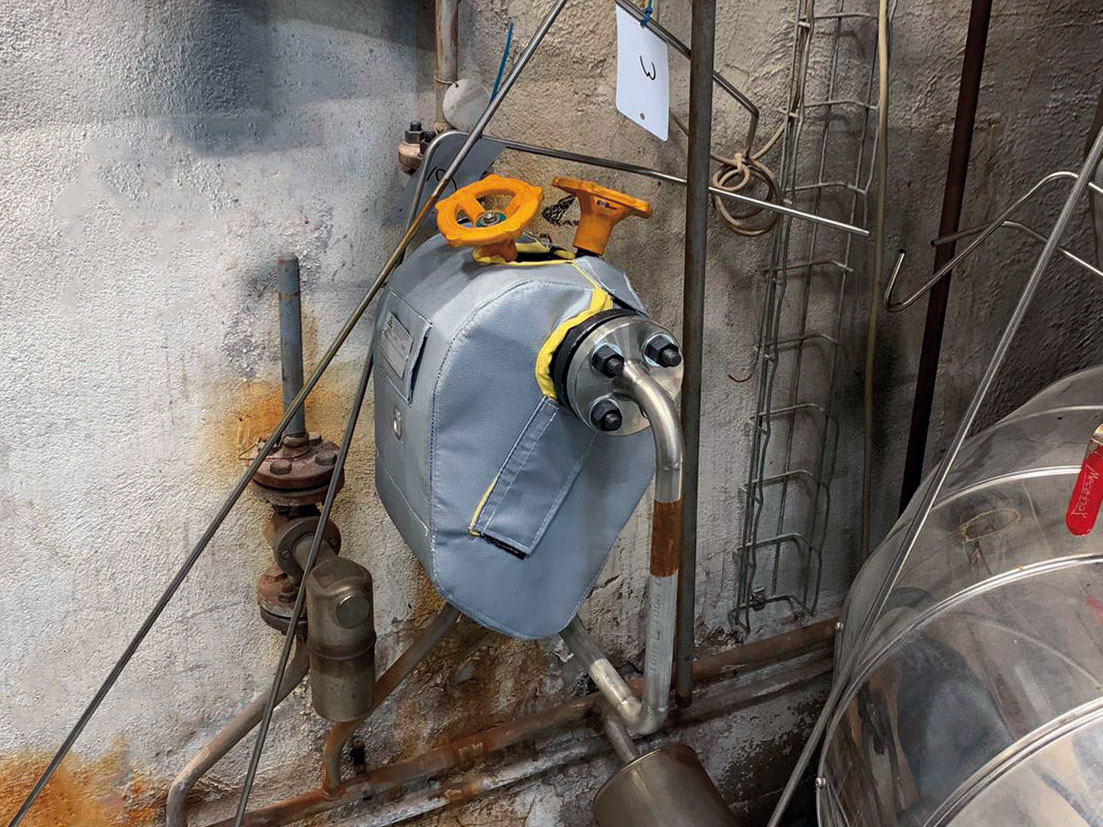

Mechanikus kondenzleválasztók

• folyamatos kondenzátum-elvezetés
• nagy felület = jelentős hőveszteség

Általánosságban jól szigetelhetők.

✔ Jó energiamegtakarítási potenciál
✔ Minimális hatás a működésre

Termodinamikus (tárcsás) kondenzleválasztók

• működésük nyomáskülönbségen és felvillanó gőzön alapul
• érzékenyek a hűtésre

Általánosságban NEM javasolt a kondenzleválasztó teljes szigetelése.

✔ A hűlés a működési ciklus része
✔ A túlzott szigetelés ronthatja a működést

A gyakorlatban:

• a kondenzleválasztó házát szabadon hagyják
• a környező csővezetékeket és szerelvényeket szigetelik

Termosztatikus kondenzleválasztók

• működésük hőmérséklet-különbségen alapul
• működésükhöz a kondenzátum lehűlése szükséges

Általánosságban NEM javasolt a teljes szigetelés.

✔ A szigetelés késleltetheti a nyitást
✔ Befolyásolhatja az ürítési karakterisztikát

A gyakorlatban:

• kerülni kell a teljes szigetelést
• követni kell a gyártói ajánlásokat

Mit érdemes szigetelni egy kondenzleválasztó állomáson?

Még akkor is jelentős energiamegtakarítási potenciál érhető el levehető-újrahasználható paplanszigeteléssel, ha maga a kondenzleválasztó nincs leszigetelve.

✔ Belépő és kilépő csővezetékek
✔ Szelepek és bypass vezetékek
✔ Szűrők és leválasztók
✔ Karimák és szerelvények

Ezek gyakran jelentős hőveszteségi pontok.

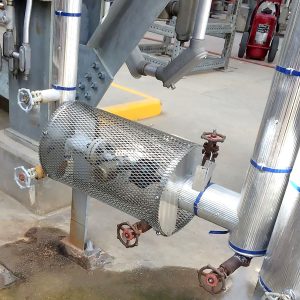

Gyakorlati megoldás: könnyű védőburkolatok kondenzleválasztókhoz

Sok esetben nem az energiamegtakarítás az elsődleges cél, hanem a személyi biztonság.
Azoknál a kondenzleválasztó típusoknál, ahol a teljes szigetelés nem ajánlott, más megközelítés alkalmazható:

Könnyű, levehető védőburkolatok

Fő jellemzők:

• vékony szigetelőréteg (pl. ~6 mm)
• kompakt, dobozszerű kialakítás
  · levehető és újrahasználható kivitel

Előnyök:

• csökkenti a felületi hőmérsékletet → javítja a biztonságot
• segíti a munkavédelmi előírások teljesítését
• kiválthatja a hagyományos fém védőburkolatokat
• biztosítja a szükséges hőleadást → nem befolyásolja a működést

A kondenzleválasztók karbantartása: egyszerű ellenőrzés bontás nélkül

A kondenzleválasztók rendszeres ellenőrzést igényelnek, például:

• ultrahangos vizsgálat
• hőmérsékletmérés
• kontakt mérőszondák alkalmazása

„Minden ellenőrzéskor le kell venni a szigetelést?”

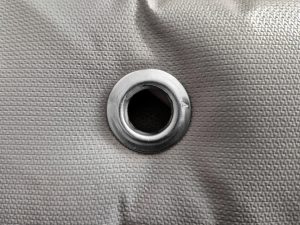

A modern levehető burkolatok ezt integrált rozsdamentes mérőnyílásokkal oldhatják meg.

Ez lehetővé teszi:

• a közvetlen mérőszonda-hozzáférést
• a burkolat eltávolítása nélküli ellenőrzést
• a gyorsabb és következetesebb vizsgálatot

Eredmény:

• a burkolatok a helyükön maradnak
• a karbantartás egyszerűbbé válik
• a rendszer állapota folyamatosan ellenőrizhető marad

Miért fontos a levehető szigetelés?

A gyakorlatban gyakran előfordul, hogy:

• a szigetelést karbantartás során eltávolítják és nem szerelik vissza
• vagy helytelenül szerelik vissza

Ez az alábbi problémákhoz vezethet:

• energiaveszteség
• fokozott biztonsági kockázat

Egy megfelelően megtervezett levehető szigetelési megoldás biztosítja:

• a folyamatos használhatóságot
• a könnyű hozzáférést
• a hosszú távú teljesítményt

Összegzés

✔ A kondenzleválasztókat szigetelési szempontból nem szabad hagyományos csővezetékekként kezelni
✔ Egyes típusok előnyösen szigetelhetők, mások működésük miatt környezeti hőleadást igényelnek
✔ A kulcs a típusspecifikus, mérnöki alapú megközelítés

A kérdés nem pusztán az, hogy szigeteljük-e a kondenzleválasztókat, hanem az, hogyan teremtsünk egyensúlyt az energiahatékonyság, a biztonság és a megfelelő működés között.

Záró gondolat

Bár a teljes szigetelés nem minden kondenzleválasztó típus esetében megfelelő megoldás, a modern könnyű védőburkolatok lehetővé teszik:

• a biztonság javítását
• a könnyű hozzáférhetőséget
• a hatékony üzemeltetés támogatását

— mindezt a kondenzleválasztó működésének veszélyeztetése nélkül.
